Digitales Oberflächenmodell

Die Landesvermessung NRW erzeugt flächendeckend ein Digitales Oberflächenmodell (DOM) der Erdoberfläche einschließlich Vegetation, baulicher Anlagen und temporärer Objekte. Zur Datenerfassung der Höhenpunkte wird das flugzeuggestützte Laserscanning eingesetzt.

Das Digitale Oberflächenmodell (DOM) ist ein digitales, numerisches, auf ein regelmäßiges Raster reduziertes Modell der Höhen und Formen der Erdoberfläche und der darauf befindlichen Objekte wie z. B. Vegetation und Bauwerke. Es bildet die Situation zum Zeitpunkt der Erfassung ab.

Auf Grund von unterschiedlichen Erfassungszeitpunkten können z. B. bei Vegetations- und Wasserflächen Höhensprünge auftreten. Hohe schmale Objekte wie bspw. Windräder und Strommasten können nur bedingt abgebildet werden.

Die Bezirksregierung Köln, Geobasis NRW, stellt im Rahmen ihres gesetzlichen Auftrags das DOM1 mit einer Rasterweite von einem Meter bereit. Als Datengrundlage werden die aus dem Ergebnis des flugzeuggestützten Laserscanning (Airborne Laserscanning, ALS) gewonnenen 3D-Messdaten verwendet.

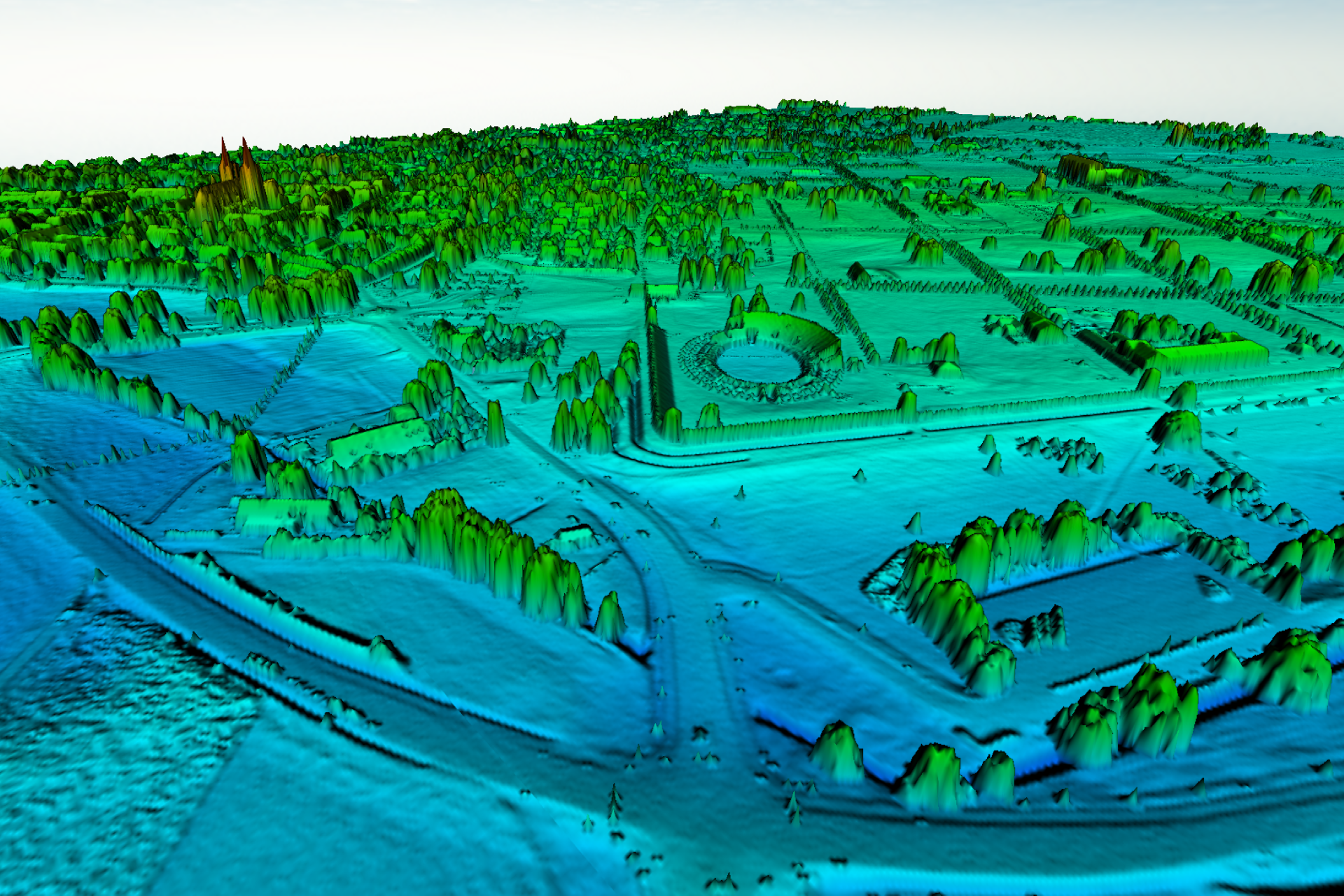

DOM als Farbspektrum, Xanten
DOM als Farbspektrum, Archäologischer Park Xanten  / ©Bezirksregierung Köln

Informationen zur Aktualität der DOM-Daten zeigt die "Übersicht Digitale Höhenmodelle" (WMS NW Höhenmodelle (Verfügbarkeit)).

Nutzungsmöglichkeiten

  • Simulation und Prognose (Hochwasserschutz, Lärmberechnung, Umwelt- und Grundwasserschutz, Sichtbarkeitsanalysen, Archäologie)
  • Visualisierung der Erdoberfläche
  •  Zusammenführung mit weiteren Geobasis- und/oder Geofachdaten
  • Planungszwecke

Produktangebot

WMS NW Höhenmodelle (Verfügbarkeit)

Um Detailinformationen zu erhalten, öffnen Sie bitte die Anwendung in einem neuen Fenster.

Das Digitale Oberflächenmodell DOM1 liegt für Nordrhein-Westfalen flächendeckend vor.

  • Lage / Lageangabe: ETRS89/UTM32 (EPSG 25832)
  • Höhe / Höhenangabe: DHHN2016 (EPSG 7837)
  • Lage: Die Lage der Rasterelementposition liegt aufgrund der mathematischen Ableitung dieses Models exakt vor. Gleichwohl haben die als Basis für die Ableitung der Rasterelementposition herangezogenen Messwerte eine Lageungenauigkeit, welche in der Höhengenauigkeitsangabe der Rasterelementposition berücksichtigt ist.
  • Höhe:
    • flach bis wenig geneigte Oberflächen: bis zu +/-10 cm + 5% der Rasterweite
    • stark geneigte Oberflächen: bis zu +/-10 cm + 20% der Rasterweite

Die Datengrundlage (3D-Messdaten) wird im 5-Jahresturnus erfasst. Dies entspricht einer Aktualisierung von 1/5 der Landesfläche pro Jahr.

Rasterweite 1m

Bereitstellung

WMS

  • DHM-Übersicht:  https://www.wms.nrw.de/geobasis/wms_nw_dhm-uebersicht

WCS

  • Digitales Oberflächenmodell (DOM1):  https://www.wcs.nrw.de/geobasis/wcs_nw_dom

Rasterdaten

  • Abgabeeinheit: Kachel mit einer Seitenlänge von 1 km (= 1 km²)
  • Dateiformat: GeoTIFF

Online-Abruf

Artikel
DOM1 – OpenGeodata.NRW zum Download

Konditionen

Das DOM1 wird über Online-Verfahren kostenfrei und zur Nutzung ohne Einschränkungen oder Bedingungen bereitgestellt.

Downloads

Testdaten DOM1 – GeoTiff
