Digitales Geländemodell

Die Landesvermessung NRW erzeugt flächendeckend ein Digitales Geländemodell (DGM) der natürlichen Geländeform der Erdoberfläche. Zur Datenerfassung der Höhenpunkte wird das flugzeuggestützte Laserscanning eingesetzt.

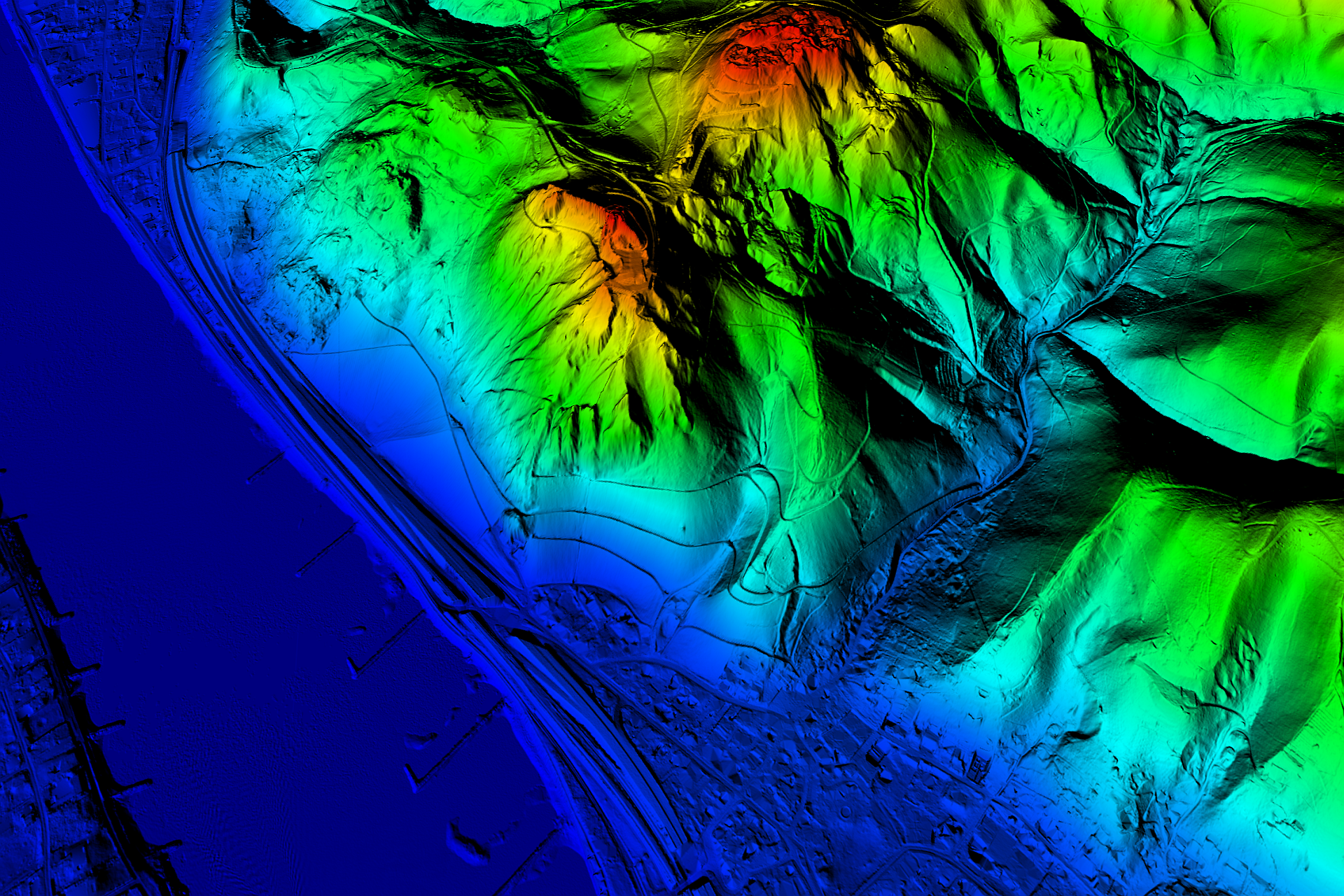

DGM1 als Farbspektrum, Drachenfels
DGM1 als Farbspektrum, Drachenfels  / ©Bezirksregierung Köln

Digitale Geländemodelle (DGM) sind digitale, numerische, auf ein regelmäßiges Raster reduzierte Modelle der Geländehöhen und –formen der Erdoberfläche. Sie beinhalten keine Information über Bauwerke (z. B. Brücken) und Vegetation. Die Bezirksregierung Köln, Geobasis NRW, stellt im Rahmen ihres gesetzlichen Auftrags das DGM mit einer Rasterweite von einem Meter bereit. Als Datengrundlage werden die aus dem Ergebnis des flugzeuggestützten Laserscanning (Airborne Laserscanning, ALS) gewonnenen 3D-Messdaten verwendet.

Mit der Umstellung des DGM1 auf das GeoTIFF-Format ändert sich die Modellgrundlage von Gitter auf Raster. Folglich beziehen sich die Höhenwerte nicht mehr auf die Gitterpunkte, sondern auf die Rasterelementpositionen. Abweichend zur Repräsentation als Gitter, befinden sich die Rasterelementpositionen im Zentrum der 1 x 1 m² Rasterelemente auf den 0,5 m Positionen.

Informationen über die Ausprägung und Aktualität von DGM-Daten zeigt die "Übersicht Digitale Höhenmodelle" (WMS NW Höhenmodelle (Verfügbarkeit)).

Nutzungsmöglichkeiten

  • Simulation und Prognose (Hochwasserschutz, Lärmberechnung, Bodenbewegung, Umwelt- und Grundwasserschutz, Sichtbarkeitsanalysen, Archäologie)
  • Versorgungs- und Funknetzplanungen
  • Visualisierung der Geländeform (Schummerungs-, Neigungs-, Höhenliniendarstellung sowie Perspektivansicht)
  • Zusammenführung mit weiteren Geobasis- und/oder Geofachdaten (z. B. Präsentation mit dem ATKIS®-Basis-DLM, den Digitalen Orthophotos oder den 3D-Gebäudemodellen)
  • Raumplanung

Produktangebot

WMS NW Höhenmodelle (Verfügbarkeit)

Um Detailinformationen zu erhalten, öffnen Sie bitte die Anwendung in einem neuen Fenster.

Das Digitale Geländemodell DGM1 liegt für Nordrhein-Westfalen flächendeckend vor.

  • Lage / Lageangabe: ETRS89/UTM32 (EPSG 25832)
  • Höhe / Höhenangabe: DHHN2016 (EPSG 7837)
  • Lage: Die Lage der Rasterelementposition liegt aufgrund der mathematischen Ableitung dieses Models exakt vor. Gleichwohl haben die als Basis für die Ableitung der Rasterelementposition herangezogenen Messwerte eine Lageungenauigkeit, welche in der Höhengenauigkeitsangabe der Rasterelementposition berücksichtigt ist.

  • Höhe: Die Höhengenauigkeit ist abhängig von der Rasterweite, der Topographie, dem Bewuchs und dem Erfassungszeitpunkt. Die Genauigkeitsangaben eines Raster-Modells beziehen sich stets auf die Rasterelementposition.

    Die Rasterelementpositionen des DGM besitzen eine Genauigkeit der georeferenzierten Höhe von:

    • bis zu +/-10 cm + 5% der Rasterweite bei flachem bis wenig geneigtem, offenen Gelände
    • bis zu +/-10 cm + 20% der Rasterweite bei stark geneigtem Gelände mit dichter Vegetation

    Die Angaben zur geometrischen Genauigkeit beziehen sich auf eine Sicherheitswahrscheinlichkeit von 95% (2σ).

Die Datengrundlage (3D-Messdaten) wird im 5-Jahresturnus erfasst, das entspricht 1/5 der Landesfläche pro Jahr.

Rasterweite: 1 m

Bereitstellung

WMS

  • DHM-Übersicht: https://www.wms.nrw.de/geobasis/wms_nw_dhm-uebersicht
  • Geländeneigung: https://www.wms.nrw.de/geobasis/wms_nw_gelaendeneigung
  • Geländestufen: https://www.wms.nrw.de/geobasis/wms_nw_gelaendestufen
  • Geländeschummerung: https://www.wms.nrw.de/geobasis/wms_nw_dgm-schummerung
  • Höhenschichten: https://www.wms.nrw.de/geobasis/wms_nw_hoehenschichten

WCS

  • Digitales Geländemodell (DGM1): https://www.wcs.nrw.de/geobasis/wcs_nw_dgm
  • Geländeneigung: https://www.wcs.nrw.de/geobasis/wcs_nw_gelaendeneigung
  • Geländestufen: https://www.wcs.nrw.de/geobasis/wcs_nw_gelaendestufen
  • Geländeschummerung: https://www.wcs.nrw.de/geobasis/wcs_nw_dgm-schummerung
  • Höhenschichten: https://www.wcs.nrw.de/geobasis/wcs_nw_hoehenschichten

Rasterdaten

  • Abgabeeinheit: Kachel mit einer Seitenlänge von 1 km (= 1 km²)
  • Dateiformat: GeoTIFF und Metadaten

Vektordaten

  • Abgabeeinheit: Kachel mit einer Seitenlänge von 1 km (= 1 km²)
  • Dateiformat: ASCII und Metadaten (auslaufend)

Online-Abruf

Artikel
DGM1 (Rasterdaten) – OpenGeodata.NRWzum Download
DGM1 (Vektordaten) – OpenGeodata.NRWzum Download

Perspektive

Mit der Bereitstellung des DGM1 im GeoTIFF-Format im Februar 2024 wird das DGM1 im ASCII-Format noch für einen Übergangszeitraum von 3 Monaten weiterhin zur Verfügung stehen.

Konditionen

Das DGM1 wird über Online-Verfahren kostenfrei und zur Nutzung ohne Einschränkungen oder Bedingungen bereitgestellt.

Downloads

Testdaten DGM1 – GeoTIFF
Testdaten DGM1 – ASCII
