Orthophotos sind hochauflösende, verzerrungsfreie, maßstabsgetreue, photographische Abbildungen der Erdoberfläche.
Datenbestände historischer Orthophotos unterscheiden sich in Bodenauflösung und Bildflugzeitpunkt, sind entweder Grauwert- oder Farbbilder und liegen analog als Halbtonbild oder als Folienplot oder digital (abgeleitet aus Digitalen Luftbildern oder Scan von Folie) vor.
Sobald für einen Teil Nordrhein-Westfalens ein aktueller Jahrgang in Produktion geht, wird der Vorgängerjahrgang historisch. Somit wächst der Bestand historischer Digitaler Orthophotos (Hist DOP) jährlich an.
Qualitätsstufen und Produktionsverfahren
Betrachtet man die Bildflugjahrgänge in umgekehrt chronologischer Reihenfolge, also von heute an zurückblickend, werden die jüngeren DOP bis zum Jahrgang 2019 in der Qualitätsstufe TrueDOP gemäß AdV-Standard hergestellt. Zuvor entsprachen die Ergebnisse der Qualitätsstufe DOP gemäß jeweils aktuellem AdV-Standard.
Seit dem Bildflugjahr 2014 bis heute sind flächendeckend DOP mit einer GSD von 10 cm Bodenauflösung (Ground Sample Distance, GSD) prozessiert worden. Zwischen 2008 und 2014 lag eine GSD von 20 cm vor. Vereinzelt gibt es aus den Jahrgängen 2007 bis 2013 auch schon DOP mit höheren Bodenauflösungen als GSD 20, die im Rahmen von Kooperationen mit Kommunen entstanden. Vor dem Bildflugjahr 2007 wurden DOP mit einer Bodenauflösung von 30 cm pro Pixel und vor 1997 mit 40 cm pro Pixel aus Luftbildern abgeleitet.
Zusammenfassung der wesentlichen Qualitätskriterien:
Jahrgänge | Qualitätsstufe | GSD | Kanäle | Produktions-verfahren |
---|---|---|---|---|
1951 bis 1997 | DOP s/w | 30/40 cm | PAN | analog |
1998 bis 2006 | DOP farbig | 30 cm | RGB | digital |
2007 bis 2008 | DOP | 20 cm[1] | RGB | digital |
ab 2009 | DOP | 20 cm | RGBI[2] | digital |
2010 | DOP | 20 cm | RGBI | digital |
ab 2014 | DOP | 10 cm | RGBI | digital |
ab 2019 | TrueDOP | 10 cm | RGBI | digital |
[1] Ab 2007 im Rahmen von Kooperationen mit Kommunen vereinzelt GSD 10 cm
[2]in 2010 wurde die Erfassung der Digitalen Luftbilder (DLB) um das Nahe Infrarot als 4. Kanal (RGBI) erweitert
(Weitere Informationen unter Ausprägung)
Mit dem Bildflugjahr 2010 kam die Erfassung der Digitalen Luftbilder (DLB) um das Nahe Infrarot als 4. Kanal (RGBI) als Erweiterung hinzu. Ab 2009 folgte dann die Umstellung auf eine vollständig digitale Aufnahme. Digital prozessierte DOP sind seit dem Bildflugjahr 1998 verfügbar. Bis 1998 wurden die DOP aus Grauwert-Luftbildern auf Rollfilm abgeleitet, seit 1999 ist der Produktstandard das farbige DOP.
Frühere Orthophoto-Jahrgänge seit 1951 liegen als Raster- oder Halbton-Folien im analogen DOP-Archiv. Diese Orthophoto-Jahrgänge wurden kreisweise sukzessive am Flachbettscanner zu DOP mit einer GSD von 40 cm und liegen seit 2022 vollständig digital vor.
Bildflugzyklen
Ein regelmäßiger Bildflugzyklus (auch Turnus genannt) besteht seit dem Jahr 1978. Für Nordrhein-Westfalen konnte die Ersterfassung im Jahr 1983 abgeschlossen werden und ab diesem Jahr liegen flächendeckende Orthophotos vor. Der Bildflugzyklus wurde sukzessive den gestiegenen Anforderungen der Bürger und der Nutzer aus Wirtschaft, Verwaltung, Recht und Wissenschaft angepasst.
Produktionshistorie
Seit 1969 wurden durch die Landesvermessung eigene Luftbildbefliegungen beauftragt und aus den erhobenen Luftbildern Orthophotos im Maßstab 1 : 5 000 (DOP5) hergestellt. Mithilfe von Kartenrahmen der DGK5 sowie ausgewähltem Schriftgut der DGK5 konnten Luftbildkarten erstellt werden. Bis 1977 ist projektbezogen nach Bedarf geflogen worden. Die Ersterstellung dieser Luftbildkartenwerke für ganz NRW war im Jahr 1981 abgeschlossen und man erreichte somit eine Flächendeckung. Von 1978 bis 1996 wurde dann die Luftbildkarte im Maßstab 1 : 5 000 erstmals in einem festen Erneuerungsturnus von 6 Jahre erstellt. Weitere Informationen finden Sie beim Landesarchiv Nordrhein-Westfalen (siehe unter Empfehlungen).
Für die aus den Jahren 1951-1969 existierenden opaken Luftbildpläne liegt die Urheberschaft bei Hansa Luftbild AG. Eigentümer ist das Landesarchiv NRW. Sie finden diesen Bestand unter RW 0230 mit Hilfe der Archivsuche (https://www.archive.nrw.de/archivsuche). Auch diese Orthophoto-Jahrgänge konnten sukzessive am Flachbettscanner zu DOP mit einer GSD von 40 cm digitalisiert werden. Bitte beachten Sie hier die abweichenden Nutzungsrechte (siehe unter Konditionen)!
Historische Digitale Orthophotos bis ins Jahr 1951 stehen als WebMapService (WMS) in der Internetanwendung TIM-Online (TIM-online.nrw.de) zur Verfügung. Die Orthophotos vor 2010 im GK-DGK5-Zuschnitt stehen auf OpenGeodata zum Download bereit (siehe unter Downloads).
Nutzungsmöglichkeiten
- Planungsgrundlage (z. B. im Straßenbau, im Umweltschutz und in der Land- und Forstwirtschaft)
- Beweissicherung im Schadensfall (z. B. bei Naturereignissen)
- bodenkundliche Erhebungen
- archäologische Untersuchungen
- Altlastenermittlung oder
- Dokumentation einer Zeitreihe
Produktangebot
WMS NW Historische DOP
Um Detailinformationen zu erhalten, öffnen Sie bitte die Anwendung in einem neuen Fenster.
Historische Digitale Orthophotos liegen für Nordrhein-Westfalen flächendeckend vor, jedoch nicht für jeden Jahrgang.
Nutzung in den Diensten
- 1951 - 2021:
- Lage / Lageangabe: ETRS89/UTM32 (EPSG 25832)
Bereitstellung als Download
- 1951 - 2009:
- Lage / Lageangabe: DHDN90/GK (EPSG 31466 und 31467)
Die mittlere Lagegenauigkeit eines DOP beträgt 2 bis 3 Pixel.
- DOP mit GSD 10 cm: 3 dm
- DOP mit GSD 20 cm: 6 dm
- DOP mit GSD 30 cm: 1 m
- DOP mit GSD 40 cm: 1,2 m
Der Fortführungsturnus hat sich im Laufe der Jahre mehrfach verkürzt:

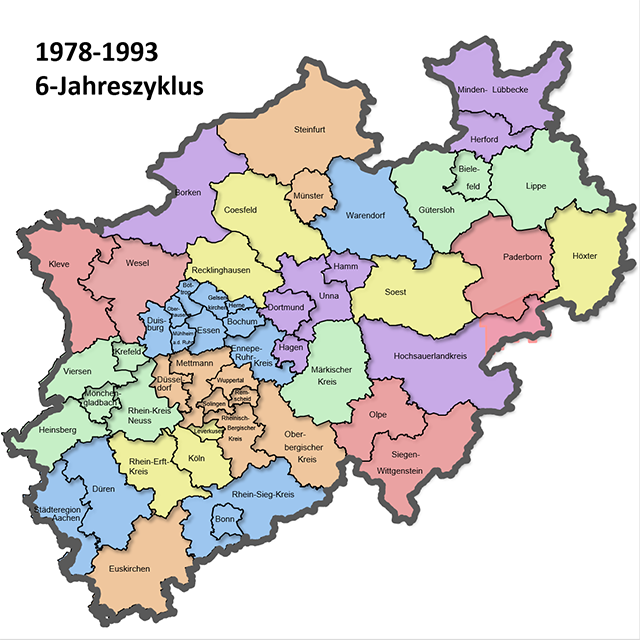

- 1978 – 1993: 6-Jahresturnus

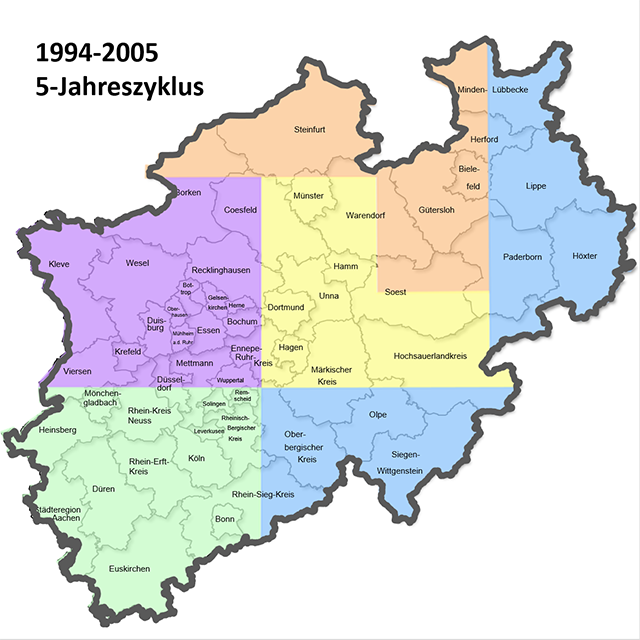

- 1994 – 2005: 5-Jahresturnus

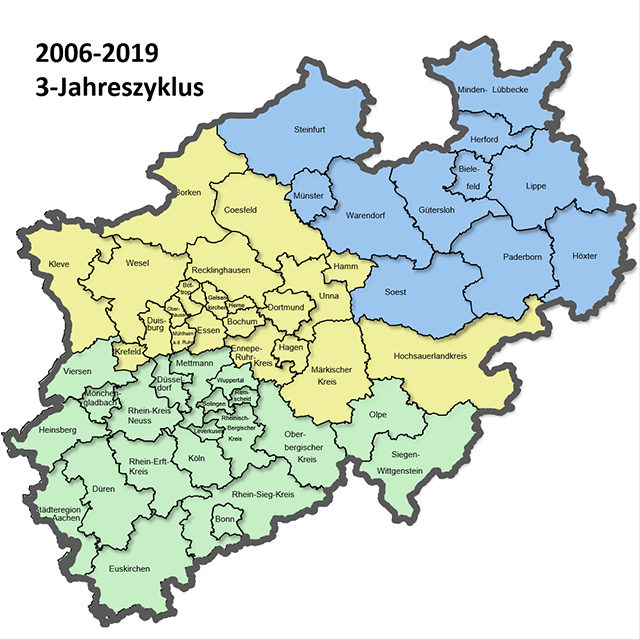

- 2006 – 2019: 3-Jahresturnus

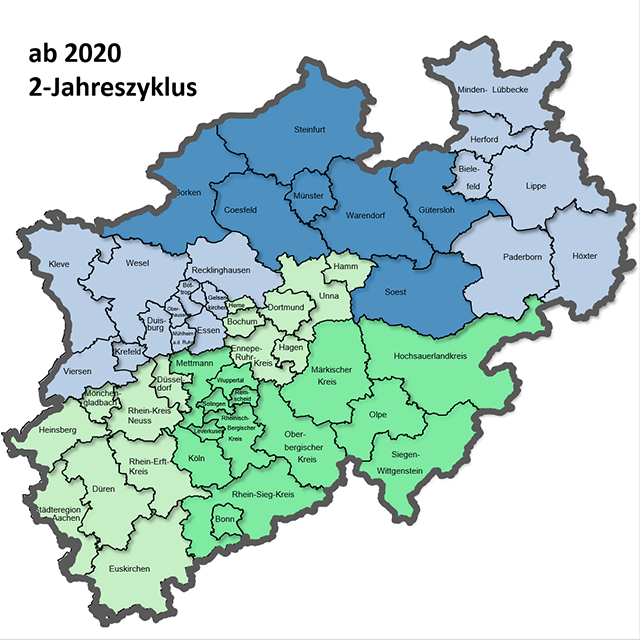

- ab 2020: 2-Jahresturnus
Bei farbigen DOP:
- RGB (ab 1999)
- RGBI (ab 2010)
DOP mit GSD 10 cm (seit 2014, vereinzelt aus den Jahrgängen 2007 bis 2013):
- Bodenauflösung 10 cm pro Pixel (GSD 10 cm)
- Vegetationszustand nicht bzw. wenig belaubt
- Farb-Orthophoto (bis 2010 RGB, seit 2011 RGBI)
- Farbtiefe 8 Bit pro Kanal
- nicht flächendeckend verfügbar, in kommunalen Kooperationsprojekten entstanden
DOP mit GSD 20 cm (ab 2008):
- Bodenauflösung 20 cm pro Pixel (GSD 20 cm)
- Vegetationszustand vollbelaubt (wenig belaubt bei Ableitung aus DOP mit höherer Auflösung)
- Farb-Orthophoto (RGB), seit dem Bildflugjahr 2010 (2011 bei Ableitung aus DOP mit höherer Auflösung) auch Nahes Infrarot als 4. Farbkanal (RGBI)
- Farbtiefe 8 Bit pro Kanal
OP/DOP mit GSD 30 cm (bis 2007):
- Bodenauflösung 30 cm pro Pixel (GSD 30 cm)
- Vegetationszustand vollbelaubt
- Grauwert-Orthophoto bis Bildflugjahr 1998, Farb-Orthophoto (RGB) seit dem Bildflugjahr 1999
- Farbtiefe 8 Bit pro Kanal
DOP mit GSD 40 cm:
- Bodenauflösung 40 cm pro Pixel (GSD 40 cm)
- Vegetationszustand vollbelaubt
- Grauwert-Orthophoto Bildflugjahre 1978 – 1997
- Farbtiefe 8 Bit pro Kanal
Bereitstellung
WMS-T
- Historische DOP:
https://www.wms.nrw.de/geobasis/wms-t_nw_hist_dop
WMS
- Historische DOP:
https://www.wms.nrw.de/geobasis/wms_nw_hist_dop
Rasterdaten
1951 - 1997:
- Abgabeeinheit: Kachel mit einer Seitenlänge von 2 km (= 4 km²)
- Datenformat: JPG2000 F2
1998 – 2009:
- Abgabeeinheit: Kachel mit einer Seitenlänge von
- 1 km (= 1 km²) für Kacheln mit Bodenauflösung = 10 cm (Jahrgänge 2007-2009)
- 2 km (= 4 km²) für Kacheln mit Bodenauflösung > 10 cm (Jahrgänge 1998-2009)
- Datenformat: JPG2000 F10
Online-Abruf
Artikel | |
---|---|
Historische Digitale Orthophotos – Rasterdaten – OpenGeodata.NRW | zum Download |
Konditionen
Historische DOP werden über Online-Verfahren kostenfrei bereitgestellt.
- Bei der Nutzung der Orthophotos von 1951 bis 1969 gelten die durch den IT-Planungsrat im Datenportal für Deutschland (GovData) veröffentlichten einheitlichen Lizenzbedingungen "Datenlizenz Deutschland – Namensnennung – Version 2.0" (https://www.govdata.de/dl-de/by-2-0). Dabei ist folgender Quellenvermerk anzugeben: "Geobasis NRW, Bezeichnung des Urhebers (Hansa Luftbild AG), des Eigentümers (Landesarchiv NRW) sowie des Bestandes (RW 0230)".
- Bei der Nutzung der Historischen Orthophotos ab 1970 gelten die Lizenzbedingungen Geobasis NRW.
