Das ist ja die Höhe!

Neben der Anzeige von Punkthöhen im Kartenbild bietet TIM-online jetzt auch eine Funktion zur Darstellung von Höhenprofilen an.

Neben der Anzeige von Punkthöhen im Kartenbild bietet TIM-online jetzt auch eine Funktion zur Darstellung von Höhenprofilen an.

Höhenangaben sind ein wichtiger Bestandteil von Planungsaufgaben, nicht nur in Wirtschaft und Verwaltung, sondern auch für private Unternehmungen. Die Koordinatenanzeige bei Punkt-Messungen zeigt nun zusätzlich auch Höhenangaben im Kartenbild an.

Mit der neuen Höhenprofil-Funktion in TIM-online werden die Anforderungen bei der nächsten Fahrrad- oder Wandertour bereits im Vorfeld visualisiert. Die gemessenen Höhenwerte in TIM-online sind Angaben in Meter über Normalhöhennull (NHN) im amtlichen Höhenbezugssystem DHHN2016. Sie werden abgeleitet aus dem Digitalen Geländemodell (Genauigkeit von etwa +- 20 cm).

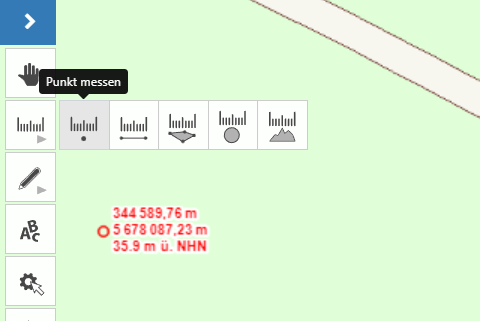

Höhenanzeige am Messpunkt

Höhenmessungen sind mit Hilfe der Punkt-Messfunktion möglich.

Höhenmessungen sind mit Hilfe der Punkt-Messfunktion möglich. Dazu wurde die Koordinatenanzeige im Kartenbild um die Höhenangabe ergänzt.

Höhenunterstützung beim Import und Export

Die gemessenen Höheninformationen werden beim Export mit in die Projekt- und Geometrie-Dateien übernommen und stehen beim späteren Import in TIM-online wieder zur Verfügung.

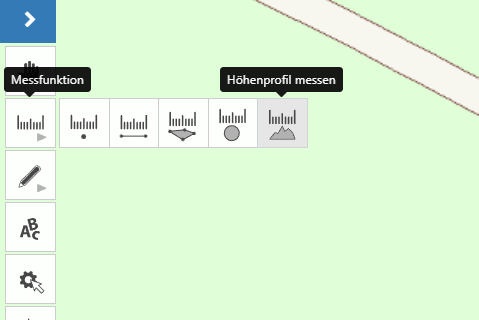

Neue Funktion zur Anzeige eines Höhenprofils im Menü der Messfunktionen

Im Menü der Messfunktionen ist die neue Funktion zur Anzeige eines Höhenprofils zu finden.

Dort können Profillinien direkt gezeichnet oder vorhandene Linien-Geometrien für die Erstellung eines Höhenprofils ausgewählt werden.

Neben einem Export der Profilinformationen in eine CSV- oder GPX-Datei steht auch eine Druck-Ausgabe zur Verfügung.

Für weitere Hilfestellungen nutzen Sie bitte unsere Kontaktmöglichkeiten.
