Amtliche Basiskarte

Die Amtlichen Basiskarte (ABK) deckt den Kartenmaßstab 1 : 5 000 als topographisches Basiskartenwerk ab. Sie ist die Schnittstelle zwischen der eigentumsorientierten Liegenschaftskarte und den topographischen Landeskartenwerken.

Ausschnitt aus der Amtlichen Basiskarte im Maßstab 1 : 5000, farbige Ausgabe
Ausschnitt aus der Amtlichen Basiskarte im Maßstab 1 : 5000, farbige Ausgabe  / ©Bezirksregierung Köln

Die Amtliche Basiskarte (ABK) deckt den Kartenmaßstab 1 : 5 000 als topographisches Basiskartenwerk ab. Die ABK stellt die Schnittstelle zwischen der eigentumsorientierten Liegenschaftskarte und den topographischen Landeskartenwerken dar und wird ausschließlich aus den Informationen des Liegenschaftskatasters (ALKIS) abgeleitet.

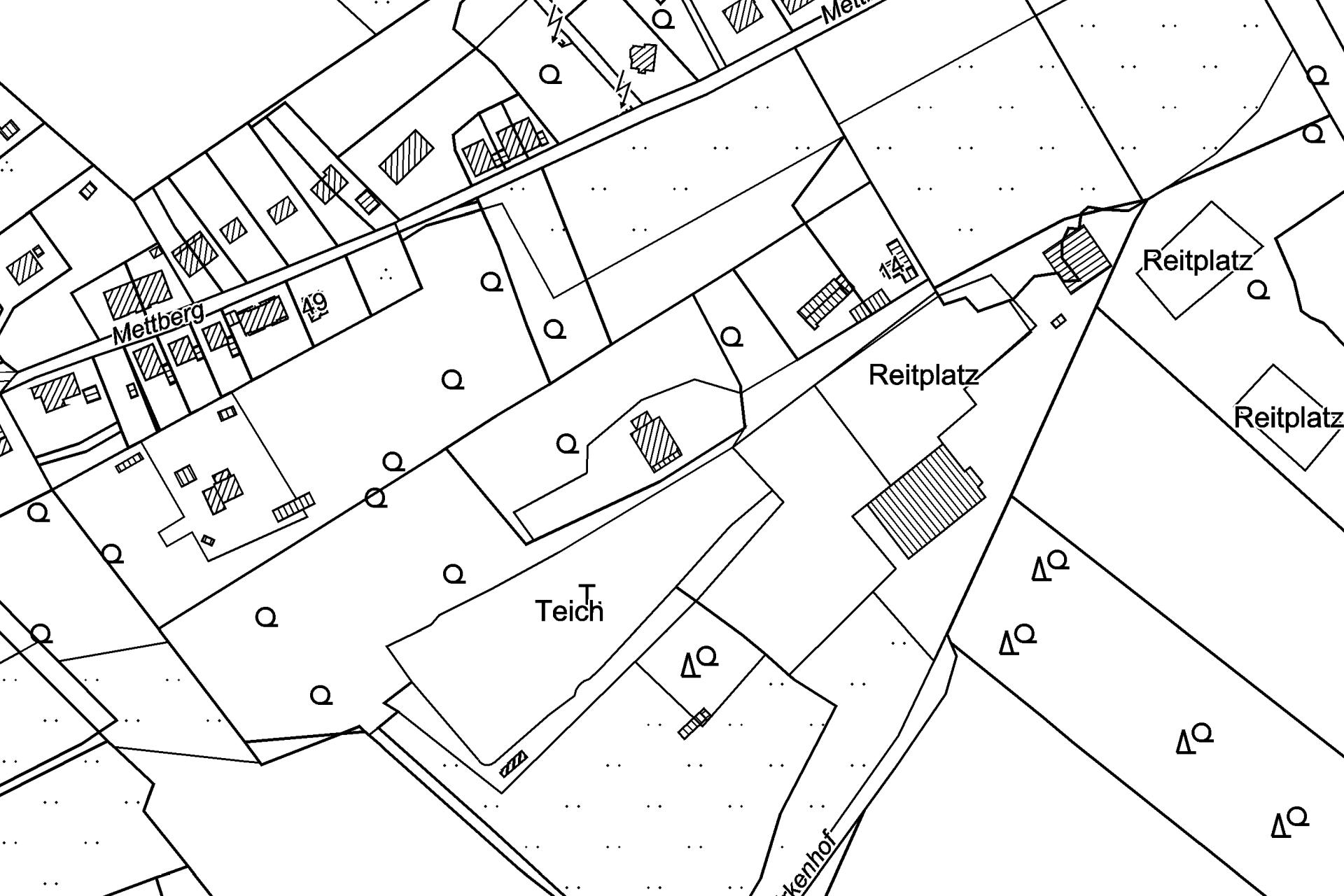

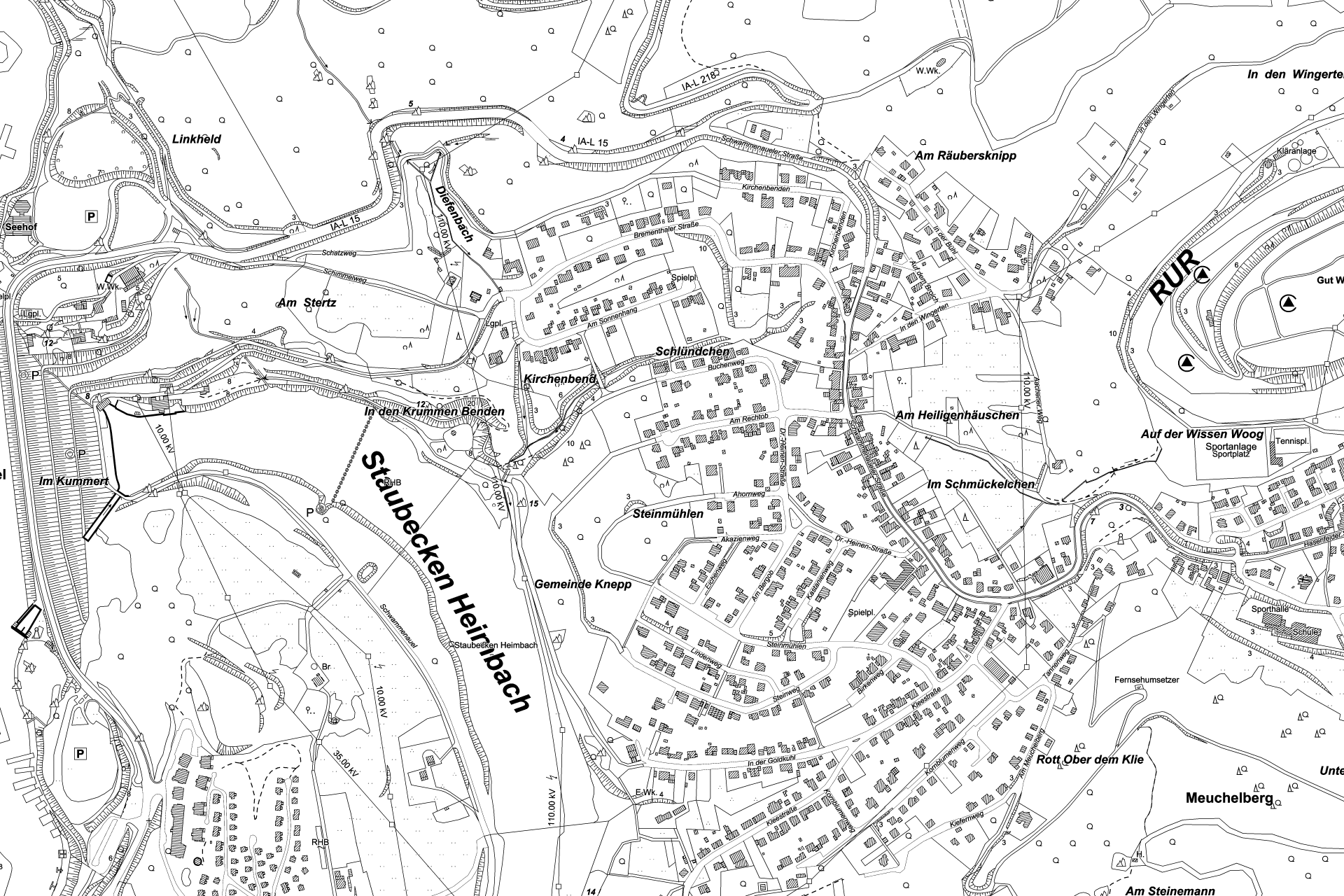

Ausschnitt aus der Amtlichen Basiskarte im Maßstab 1 : 5000, schwarz-weiße Ausgabe
Ausschnitt aus der Amtlichen Basiskarte im Maßstab 1 : 5000, schwarz-weiße Ausgabe  / ©Bezirksregierung Köln

Neben einer farbigen Signaturierung wird die ABK auch in einer schwarz-weißen Präsentation als Strichkarte abgeleitet.

Nutzungsmöglichkeiten

Die ABK eignet sich als großmaßstäbige Grundlage für thematische Erhebungen und Präsentationen. Außerdem kann sie als Webdienst in eigene Anwendungen integriert werden.

Produktangebot

Die ABK liegt für Nordrhein-Westfalen flächendeckend vor.

Lage / Lageangabe: ETRS89/UTM32 (EPSG25832)

Katastergenauigkeit

halbjährlich zum 01.01. und 01.07. (aktueller Stand: 01.01.2023)

Die Daten der ABK werden aufgrund einer Modellumstellung für das Jahr 2023 eingefroren.

Die kartographische Ableitung der Rasterkacheln erfolgt im Anschluss an die Aktualisierung des Sekundärdatenbestands des Geodatenzentrums (GDZ LK).

Bereitstellung

WMS

  • ABK: https://www.wms.nrw.de/geobasis/wms_nw_abk
  • DTK Sammeldienst: https://www.wms.nrw.de/geobasis/wms_nw_dtk

WMTS

  • ABK: http://www.wmts.nrw.de/geobasis/wmts_nw_abk
  • DTK Sammeldienst: https://www.wmts.nrw.de/geobasis/wmts_nw_dtk

WCS

  • ABK: https://www.wcs.nrw.de/geobasis/wcs_nw_abk

WFS

  • Höhenlinien Höhenpunkte AAA-Modell-basiert: https://www.wfs.nrw.de/geobasis/wfs_nw_hl_hp_aaa-modell-basiert
  • Höhenlinien Höhenpunkte Shape: https://www.wfs.nrw.de/geobasis/wfs_nw_hl_hp

Rasterdaten

  • Abgabeeinheit: Kachel mit einer Seitenlänge von 1 km (= 1 km²)
    • Bildgröße: 4725 x 4725 Pixel (= 22,33 Megapixel)
    • Druckgröße: 20 x 20 cm bei 250 Pixel/Zentimeter
  • Farbtiefe:
    • Farbe: 24 BIT – RGB
    • Schwarz-Weiß: 1 BIT – Bitmap
  • Dateiformat: GeoTiff (PackBits Komprimierung), zugehöriges Worldfile (.tfw) und Metadaten (.csv)

Online-Abruf

Artikel
ABK (Rasterdaten) – OpenGeodata.NRW zum Download

Konditionen

Die ABK wird über Online-Verfahren kostenfrei und zur Nutzung ohne Einschränkungen oder Bedingungen bereitgestellt.

Downloads

Testdaten ABK – Farbe – GeoTiff
Testdaten ABK – Schwarz-Weiß – GeoTiff
Legende – SW-WMS-Ausgabe – Amtliche Basiskarte NRW 1:5000 (ABK*)
